Projektidee: Märklin V200 mit eingebauter Arduino-Steuerung und Bluetooth oder WLAN

Die teilweise "Digitalisierung" einer bestehenden (analogen) Märklin-Eisenbahn ist mit den Projekten Märklin (AC) und Märklin (DC) immerhin schon möglich - aber hier können Lokomotiven auf einem Gleisstromkreis nicht unabhängig voneinander gesteuert werden, wie es beispielsweise mit einer digitalen Märklineisenbahn möglich wäre.

Eine "Arduino-Lösung" wäre, die komplette Schaltung in die Lok selbst einzubauen - inklusive Spannungsregelung, Arduino-Board und Bluetooth-Modul! Außerdem lässt sich auch die Beleuchtung digitalisieren: Jeweils in Fahrtrichtung weiß, während die Rücklichter rot leuchten. Voraussetzung dafür ist natürlich, dass genug Platz im Lokgehäuse vorhanden ist - wie etwa bei einer älteren (analogen) Diesellok V200.

Der Schaltungsaufbau selbst ist durch die geringen Abmessungen des Gehäuses nicht ganz einfach und will wohl überlegt sein - auch auf eine ausreichende Isolierung der empfindlichen Gleichstromkomponenten rund um den Arduino sollte peinlichst geachtet werden, da das Gehäuse und seine metallführenden Teile nach wie vor mit den 16V~ des Märklin-Trafos verbunden sind.

Für dieses Projekt diente die Schaltung für die DC-Märklin-Eisenbahn als Vorbild, welche entsprechend umgebaut und durch weitere Komponenten ergänzt wurde.

Nach oben

Material

Nach oben

Schaltplan (alt)

Nach oben

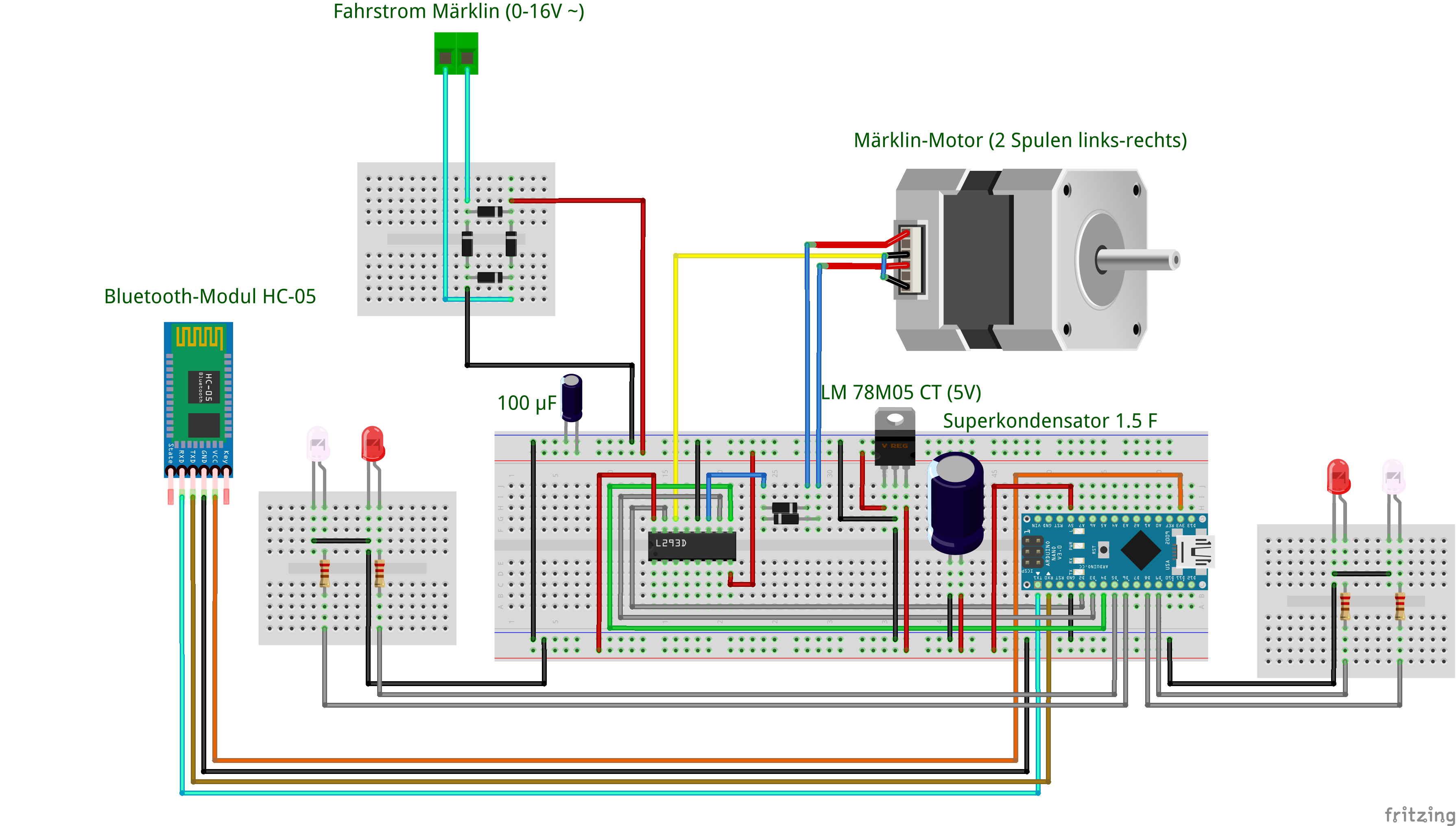

Schaltplan (neu)

Nach oben

Do IT yourself!

Da die Stromversorgung der Lokomotive über den Fahrstrom eines Märklin-Trafos erfolgen soll, muss ein Brückengleichrichter auf der Platine verbaut werden, damit sowohl der Motor der Lok, als auch das Arduino-Board mit Gleichstrom versorgt werden (letzteres entsprechend herunterreguliert).

Aufgrund der individuellen Abmessungen innerhalb des Lokgehäuses kann hier keine Platine im Breadboard-Layout verwendet werden; stattdessen kommt hier eine Lochrasterplatine zum Einsatz, die die größtmögliche Flexibilität beim Platinenlayout ermöglicht, gleichzeitig muss hier aber jede Leiterbahn manuell gelötet werden.

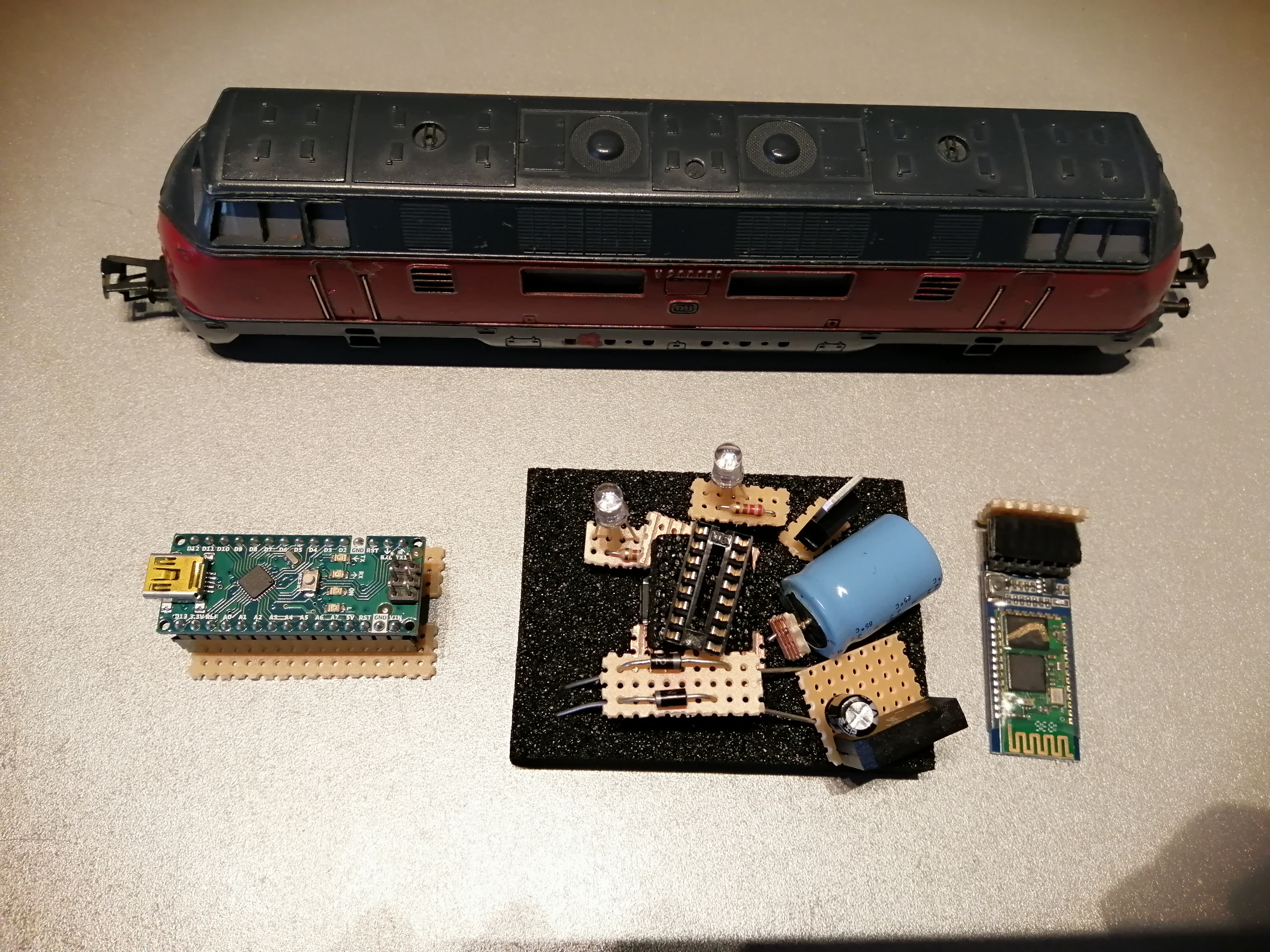

Während der Arduino selbst auf Buchsenleisten gesockelt sitzt, befinden sich zusätzlich auf jeder Seite des Arduino Nanos Steckerleisten. Diese dienen später dem Anschluss des Motortreibers, der LEDs sowie des Bluetooth-Moduls.

Der Lötaufwand beträgt mindestens 120 Minuten, da neben einer Überprüfung der Isolierungen auch immer auf die Abmessungen der verbauten Komponenten geachtet werden muss, damit sie noch in das Gehäuse hineinpassen. Ansonsten sollte nach dem Schema "von klein nach groß" gelötet werden. Auch ist darauf zu achten, dass möglichst alle (hitze-)empfindlichen Komponenten der Schaltung, auf jeden Fall aber der Arduino Nano und der Motortreiber, gesockelt werden (sofern genügend Platz im Gehäude vorhanden ist!).

Wie im Projekt Märklin (DC) wird auch die V200 zu einer "Gleichstromlokomotive" umgerüstet, damit der Originalmotor über den eingebauten Motortreiber (hier: L293D) angesteuert werden kann. Dazu wird das für den Fahrtrichtungswechsel benötigte Stromstoßrelais ausgebaut (was auch mehr Platz im Lokgehäude schafft) und die Motorspulen werden so mit dem Motortreiber verbunden, dass dessen einer Ausgang mit 2 Dioden mit jeweils umgekehrter Polarität verbunden sind; die anderen Seiten der Dioden werden dann jeweils mit einer der beiden Motorspulen verbunden. Der andere Ausgang des Motortreibers wird mit dem Motoranker verbunden. Auf diese Weise wird bei einem Polaritätswechsel des Motortreibers immer die jeweils andere Motorspule mit Strom versorgt, was automatisch zu einem Fahrtrichtungswechsel führt. Die Regulierung der Geschwindigkeit wird mittels PWM-Signal seitens des Motortreibers realisiert. Ein erster Schaltungstest (hier noch ohne LEDs) verlief erfolgreich:

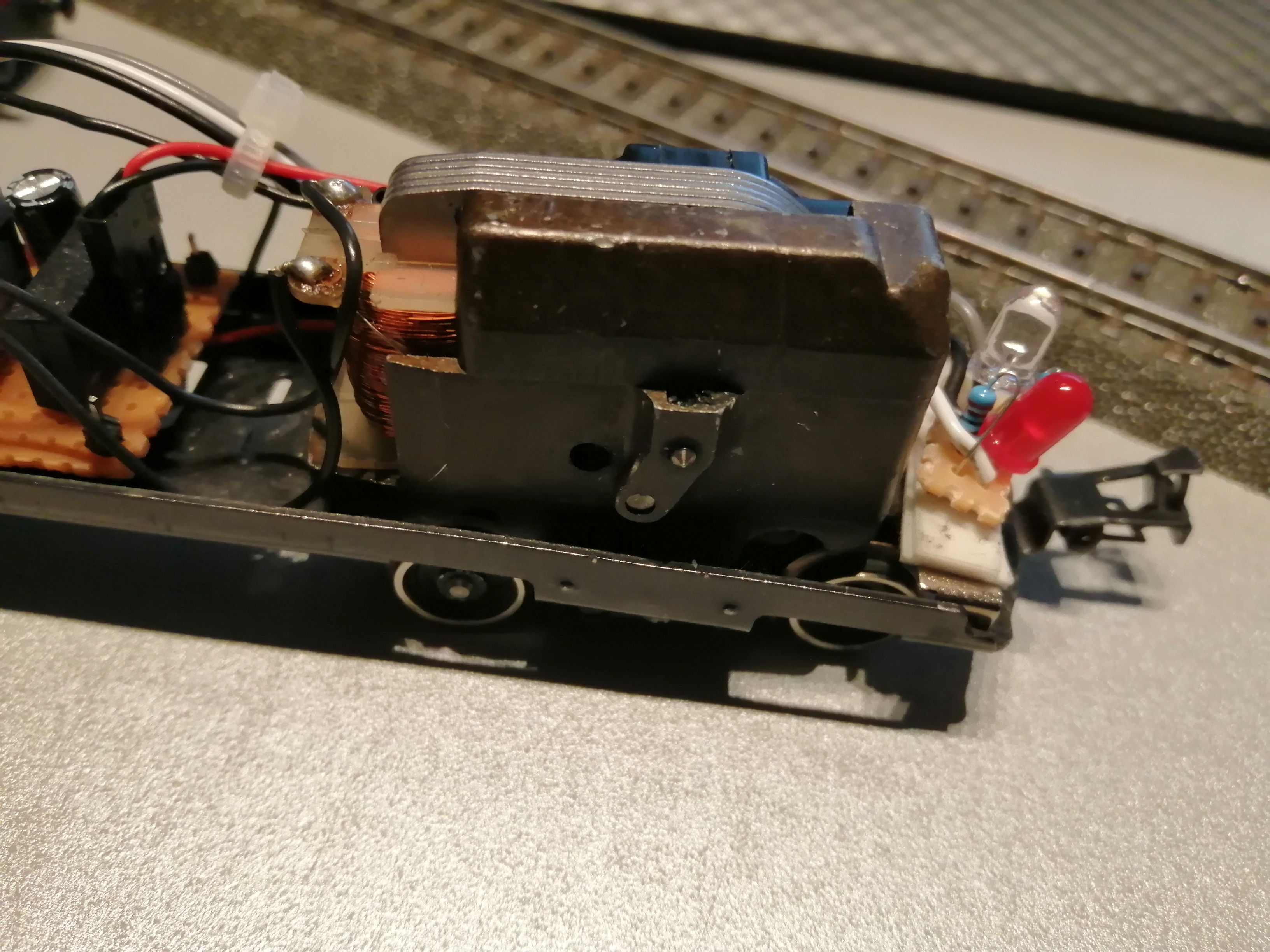

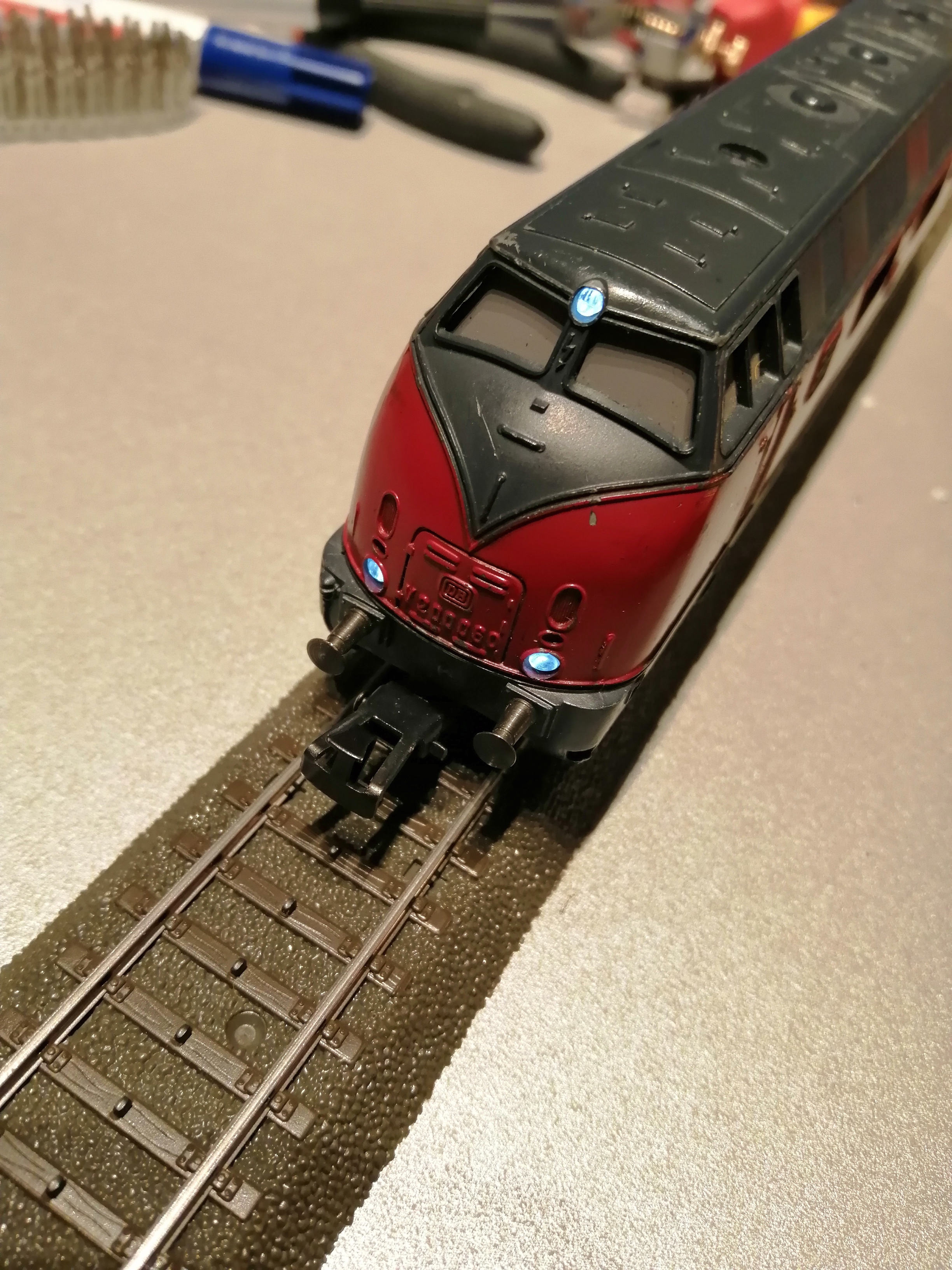

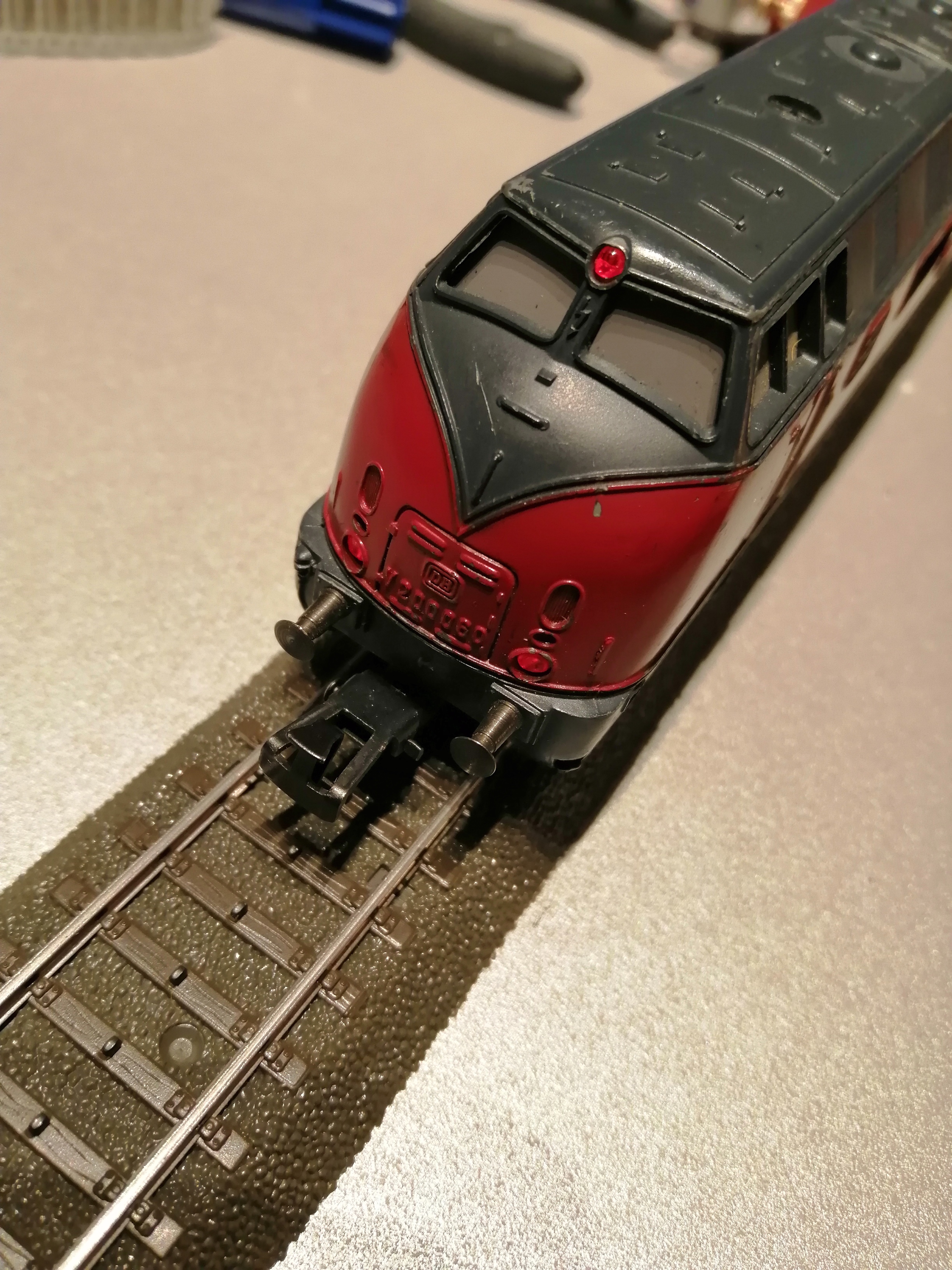

Die LEDs (jeweils eine rote und eine weiße LED) werden auf einer kleinen Streifenrasterplatine mit gemeinsamem Minuspol und den benötigten 220-Ohm-Widerständen untergebracht. Diese Platinen werden nach Ausbau der ursprünglichen Lampenfassungen auf deren Sockel jeweils mit doppelseitigem Klebeband auf die beiden Stirnseiten geklebt:

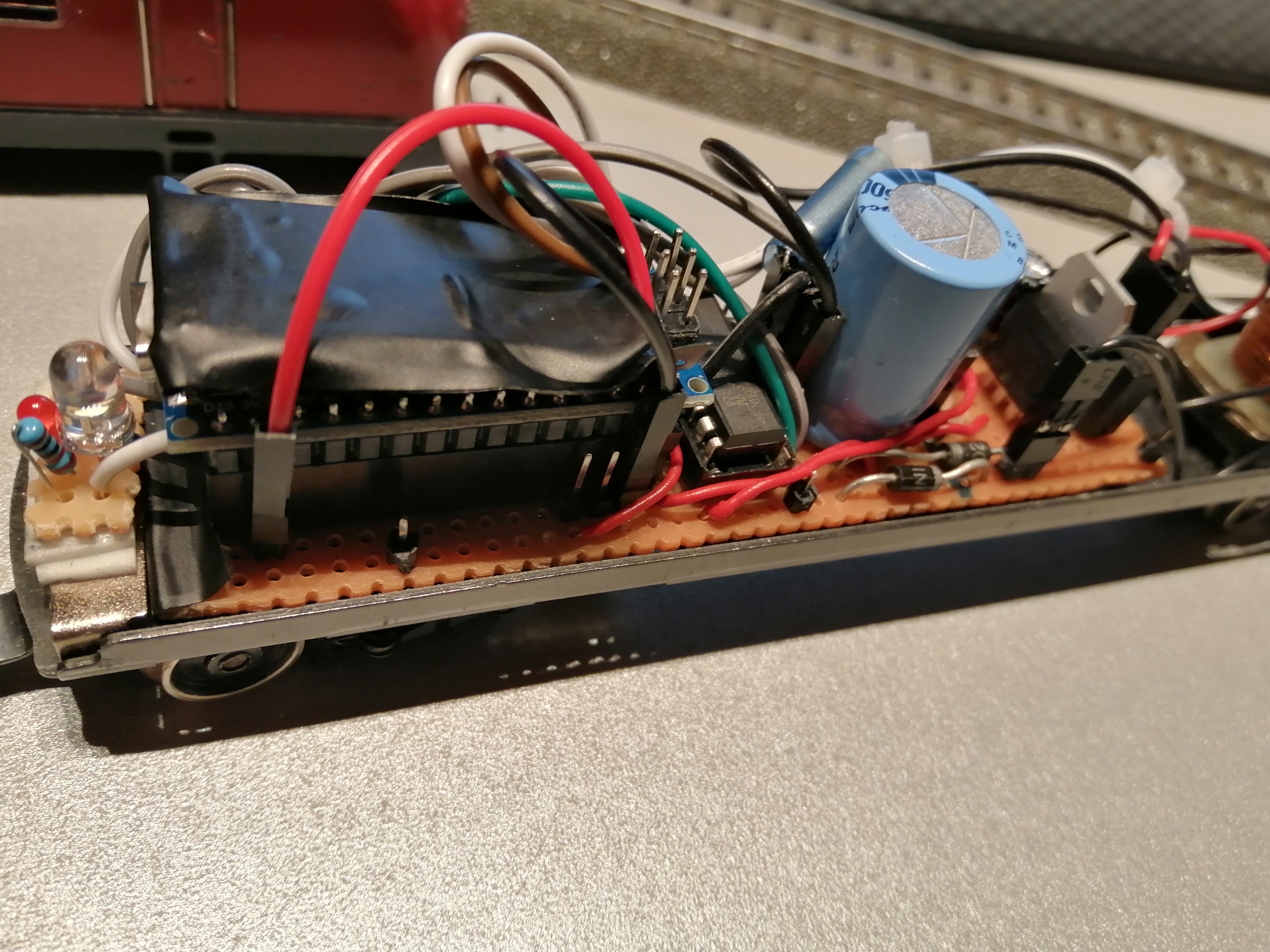

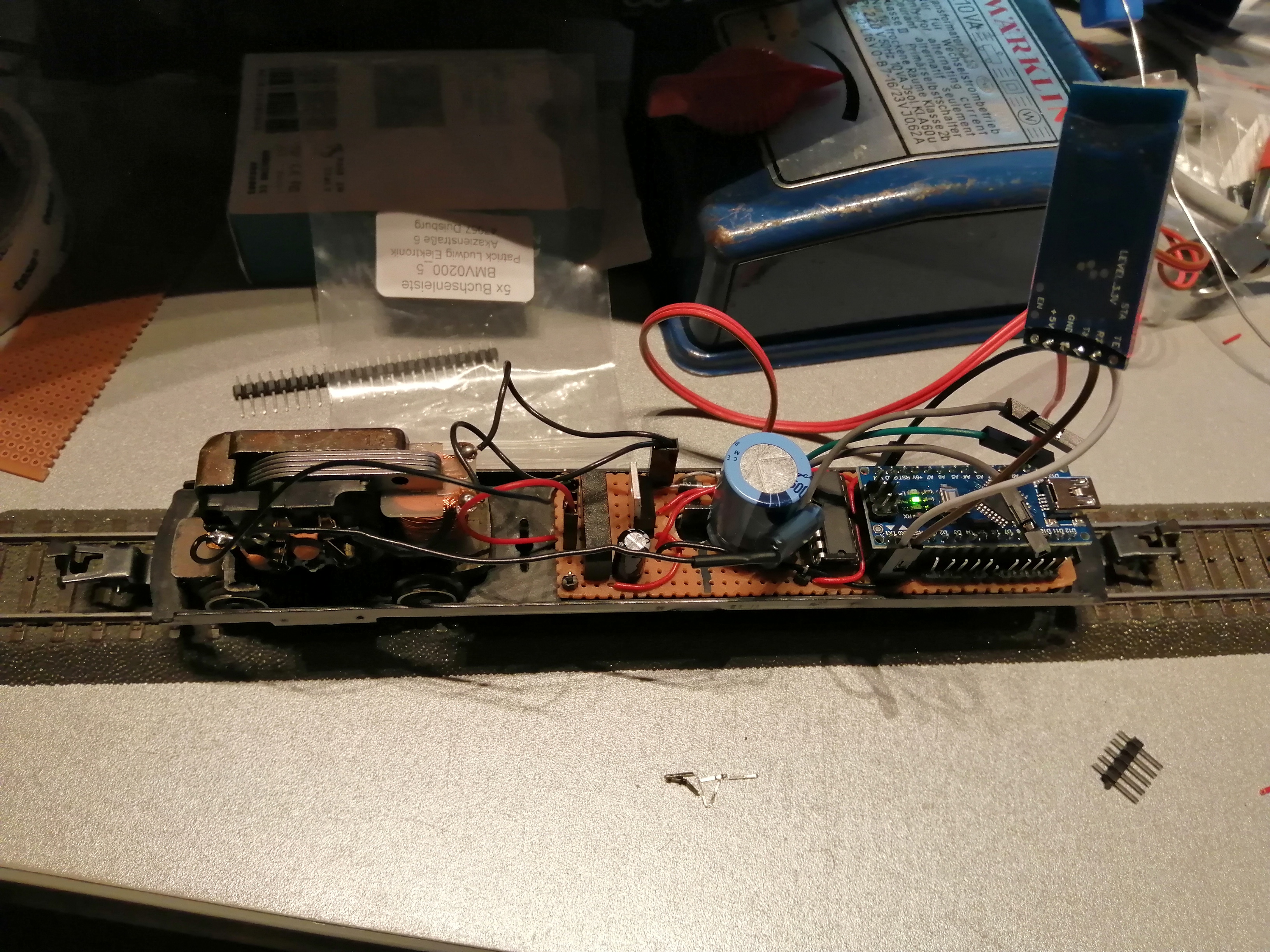

Nach Abschluss aller notwendigen Isolationsarbeiten und vielen erfolgreichen (z.B. ob der Bluetooth-Empfänger trotz des Metallgehäuses der Lokomotive Daten von und zum Smartphone senden bzw. empfangen kann) sowie weniger erfolgreichen Tests (z.B. kann das Gehäuse nicht vollständig geschlossen werden, da dies zu einem Kurzschluss führt - die Schraube am Gehäuseboden muss einige Umdrehungen offen bleiben!) ist die Schaltung der V200 komplett fertig:

Der hier ausgeführte Arduino-Sketch steuert die V200 mittels Bluetooth-Befehlen (der Fahrtstrom muss dafür auf Maximum, d.h. 16V~ eingestellt sein): Die Buchstaben "V" oder "v" lassen die Lok vorwärts fahren, die Buchstaben "R" oder "r" lassen die Lok rückwärts fahren und "0" lässt die Lok stoppen. Gleichzeitig ist immer die weiße LED in Fahrtrichtung und die rote LED auf der jeweiligen Rückseite der V200 eingeschaltet. Auf diese Weise lässt sich die Märklin-Modelleisenbahn mittels Smartphone steuern, wobei hier die Android-App "Serial Bluetooth Terminal" von Kai Morich genutzt wurde, da sie sowohl klassische als auch BLE-Bluetooth-Geräte (z.B. Arduino Nano BLE Modelle) ansteuern kann und Terminalbefehle auch mittels frei konfigurierbarer Hotkeys gespeichert werden können:

Nach oben

Die WLAN-Variante (WEMOS D1 mini)

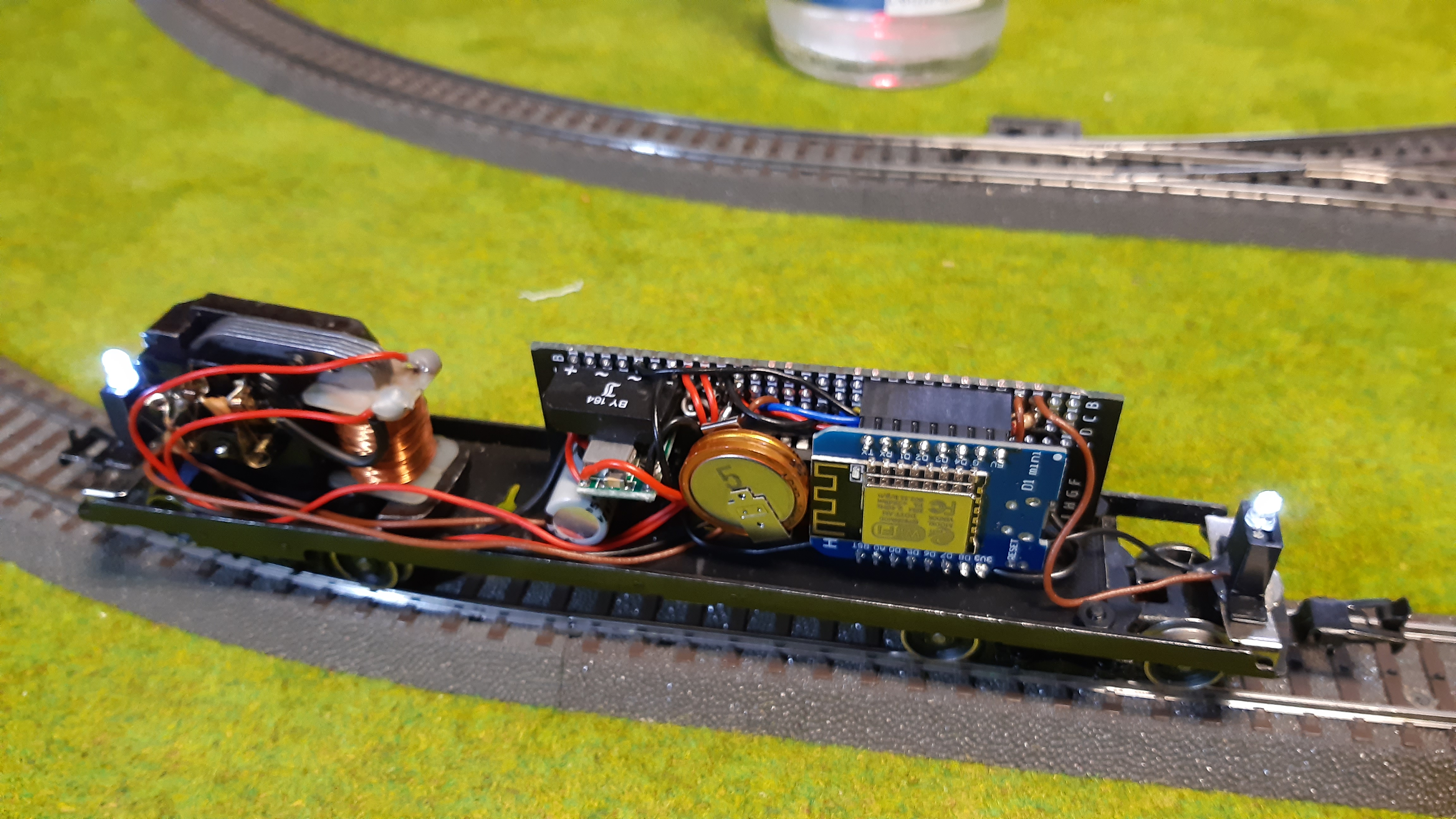

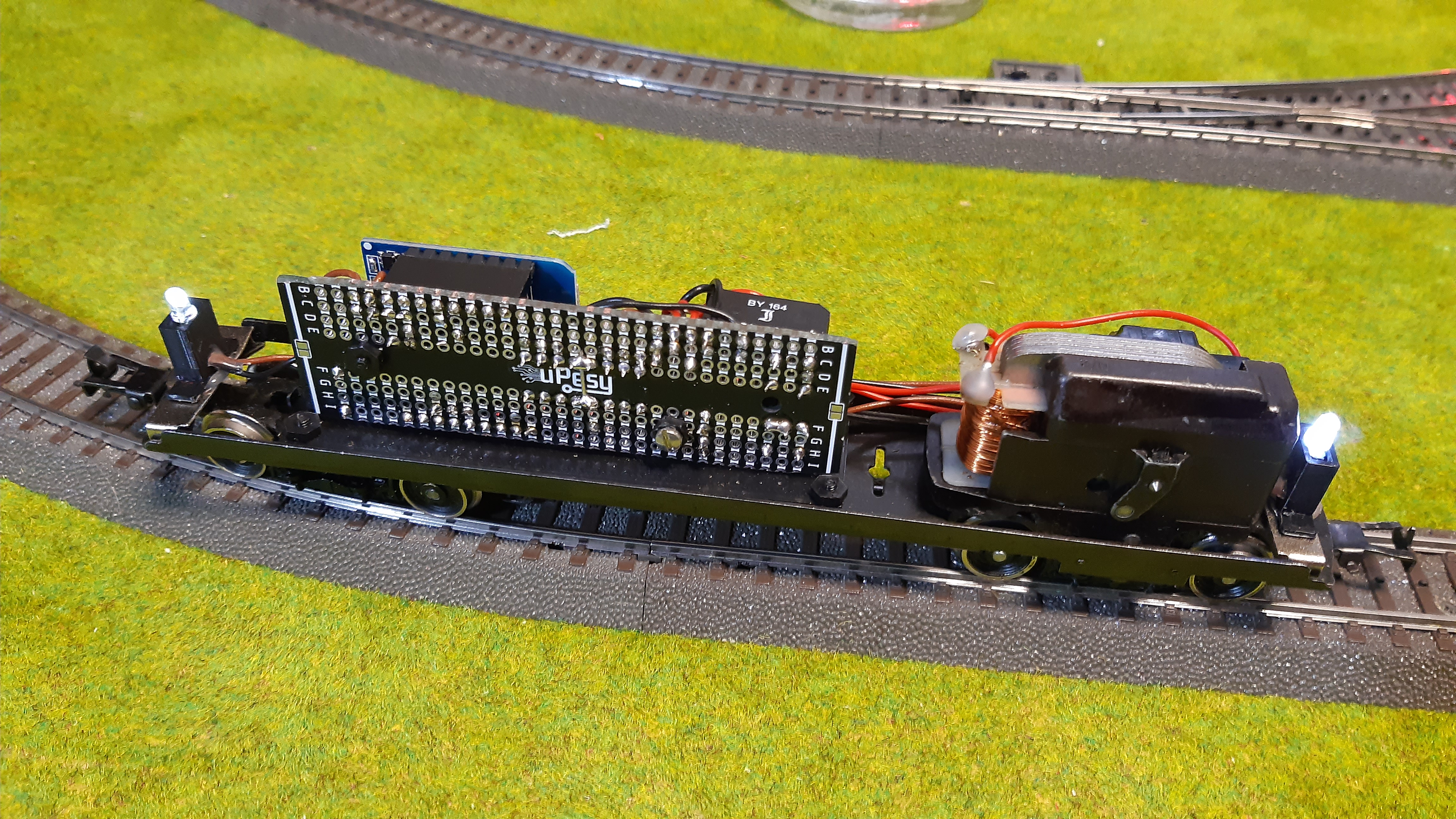

Eine weitere Möglichkeit, eine V200 von Märklin zu steuern, funktioniert über WLAN: Hierzu wurde statt eines Arduinos der leistungsfähigere Mikrocontroller WEMOS D1 mini mit einem eingebauten ESP8266 Modul verwendet. Die Platine wurde in diesem Projekt vertikal statt horizontal verbaut, was die Befestigung in der Lok stabilisierte:

Im Vergleich zum Bluetooth-Modell der V200 ergeben sich folgende Änderungen beim Material:

Der hier aufgeführte Neigungssensor verbindet RESET und GND und ist notwendig, um den WEMOS D1 mini nach Aktivierung des Märklin-Fahrstroms zu resetten, da er sonst nicht korrekt bootet. Dank des verbauten Superkondensators genügt es, die V200 dazu kurz wieder von den Schienen zu nehmen, umzudrehen und dann wieder auf die Schienen zu setzen, damit der WEMOS D1 mini korrekt bootet.

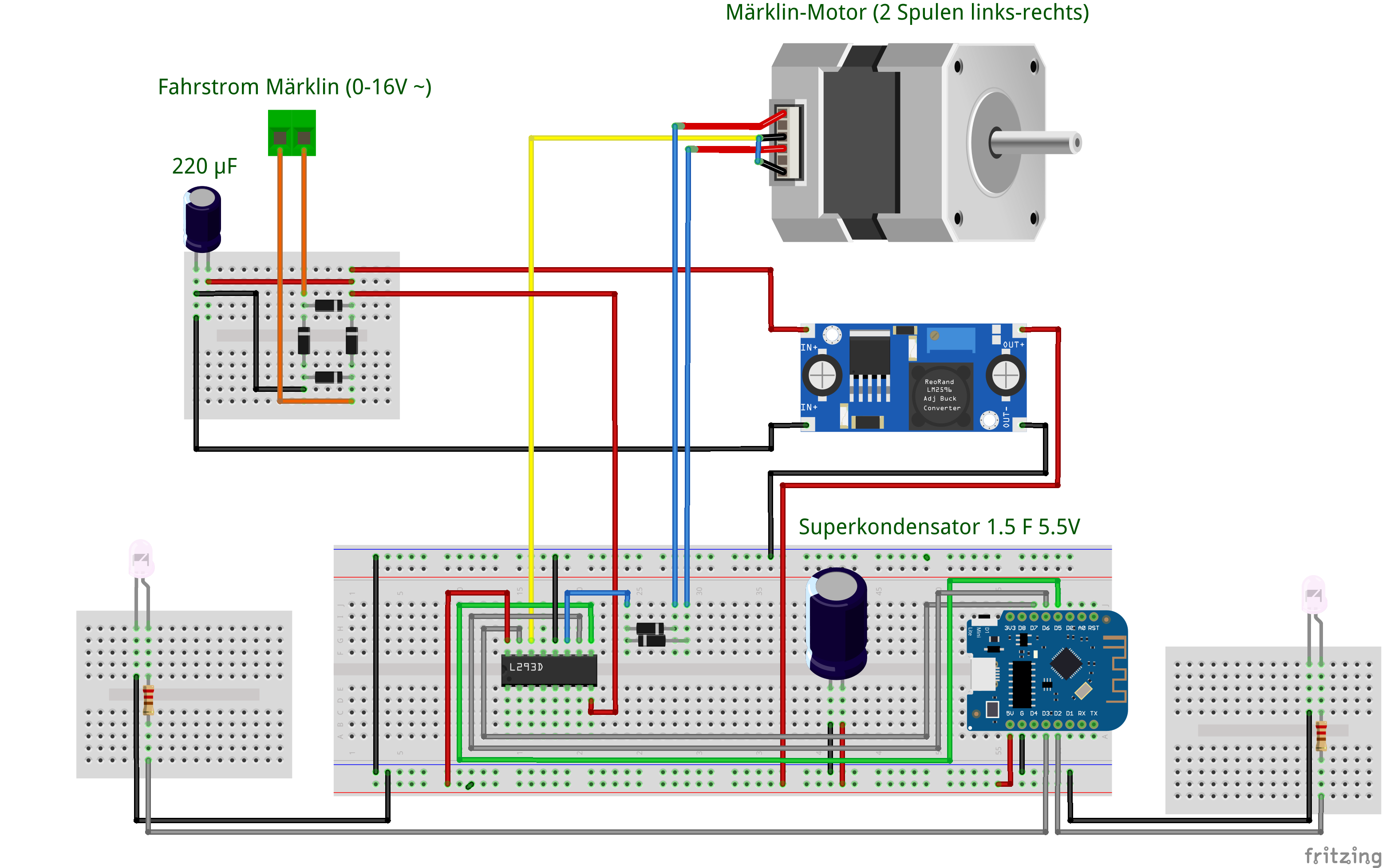

Der Schaltplan weicht ebenfalls nicht groß vom Bluetooth-Modell der V200 ab und kommt insgesamt mit etwas weniger Bauteilen aus:

Die Programmierung erfolgte auch hier über die Arduino-IDE, wobei hier zwei Voraussetzungen erfüllt sein sollten:

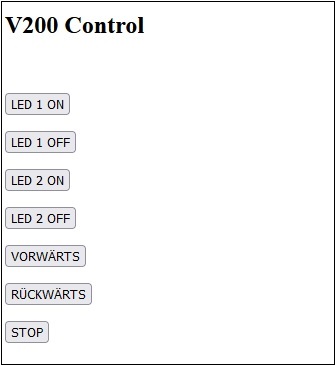

Dazu wurde der WEMOS D1 mini zunächst als WLAN-Client für das Heimnetzwerk eingerichtet, der kontinuierlich auf Programmierungen seitens der Arduino-IDE wartet. Außerdem wurde auf dem WEMOS D1 mini ein Webserver eingerichtet, der eine HTML-Seite zur Verfügung stellt, auf der Hyperlinks zu den entsprechenden Steuerungsbefehlen und zu immer derselben HTML-Seite verweisen (Beispielcode findet sich hier):

V200 Control

Nach oben

Fazit

Zugegeben: Dieses Projekt ist nicht einfach zu realisieren und funktioniert nur dann zuverlässig, wenn der Fahrstrom nicht unterbrochen wird (z.B. durch Weichen): In diesem Fall startet der Arduino jedes Mal neu und muss erneut per Bluetooth verbunden werden. Update: Die Verwendung eines Superkondensators in der 5V - Leitung des Arduinos überbrückte problemlos alle Stromschwankungen im Fahrstrom, die Bluetooth-Verbindung brach nicht mehr ab. Auch in Verbindung mit dem WEMOS D1 mini überbrückte der Superkondensator zuverlässig alle Stromunterbrechungen.

Dieses Projekt zeigt, dass es mit ein wenig Aufwand möglich ist, vorhandene (analoge) Märklin-Lokomotiven wirklich zu digitalisieren und mit Bluetooth oder WLAN auszustatten: So wäre es theoretisch möglich, beliebig viele Loks mittels Smartphone-Steuerung auf einem einzigen Fahrstromkreis zu steuern - oder mittels fest eingebauter Programmierung z.B. auf in die Modelleisenbahn eingebauten Sensoren zu reagieren (Stichwort: Autonome Steuerung).
